产品简介

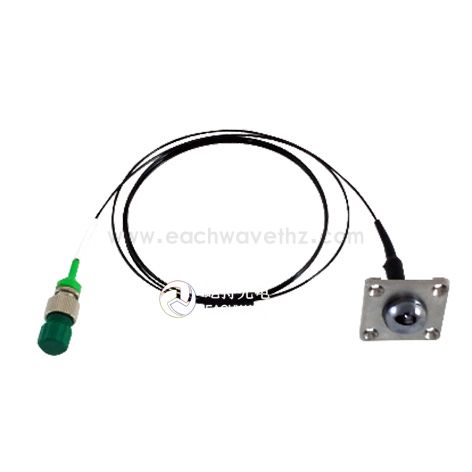

PB1319系列太赫兹差频光电导天线是基于高性能低温生长砷化镓半导体技术，其具有实用、坚固耐用的优点。光纤耦合封装形式。
PB1319太赫兹差频光电导天线通常用于相干差频系统中产生和探测太赫兹辐射。它们有多种结构，以及定制安装或配置，通过激光焊接组件，集成光学透镜和准直太赫兹硅透镜。
产品参数（标准太赫兹差频光电导天线）
参数 | 最小值 | 典型值 | 最大值 |
工作温度* | -40℃ | 25℃ | +85℃ |
工作波长 | 760nm | - | 855nm |
有效太赫兹频谱 | 100GHz | - | 3000GHz |
暗电流@20V 偏压，25℃ | - | 0.3uA | 0.5uA |
发射器偏置电压 | - | ±20V | ±25V |
太赫兹功率@200GHz** | 0.02uW | 0.1uW | 0.5uW |
太赫兹功率动态范围 @100GHz*** @1000GHz*** | - - | 70dB 50dB | - - |
平均泵浦功率 | - | 30mW | 40mW |
光回波损耗@780nm | 20dB | 40dB | - |
产品参数（低温太赫兹差频光电导天线）
| 参数 | 最小值 | 典型值 | 最大值 |
| 工作温度* | 4.5K | 300K | 350K |
| 工作波长 | 760nm | - | 855nm |
| 有效太赫兹频谱 | 100GHz | - | 3000GHz |
| 暗电流@20V 偏压，25℃ | - | 0.3uA | 0.5uA |
| 发射器偏置电压 | - | ±20V | ±25V |
| 太赫兹功率@200GHz** | 0.02uW | 0.1uW | 0.5uW |
太赫兹功率动态范围 @100GHz*** @1000GHz*** | - - | 70dB 50dB | - - |
| 平均泵浦功率 | - | 30mW | 40mW |
| 光回波损耗@780nm | 20dB | 40dB | - |
*不考虑气压
** 泵浦功率30mW，780nm, 500uA光电流
***在太赫兹频域光谱仪PB7200中测试所得到的结果
基于太赫兹差频光电导天线的太赫兹频谱仪系统结构配置
太赫兹差频光电导天线典型频谱
太赫兹差频光电导天线机械机构
