一、测试背景

Terasense 公司多年前已停止接收客户样本以验证应用可行性，因为不同材料在透射率、厚度、内部结构等方面存在显著差异，必须经过实际测试才能保证应用成功。近年来，公司多次收到关于鸡蛋无损检测（NDT）的咨询。由于鸡蛋样本易于获取，研发团队决定自主开展测试，探究太赫兹（THz）成像系统在检测鸡蛋气隙方面的能力。

二、测试设置

（一）设备

本次测试使用的设备包括：

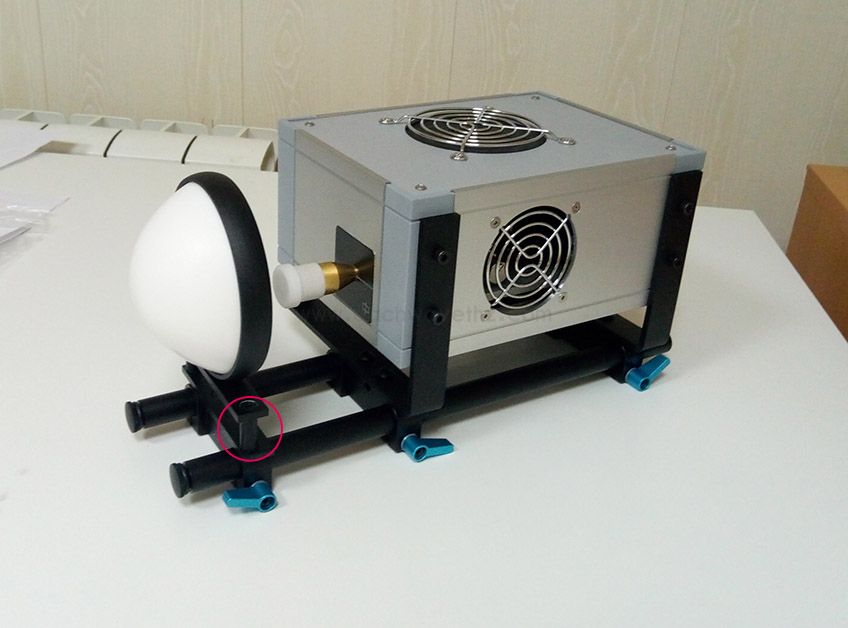

标准 2D / 矩阵太赫兹成像相机 Tera-1024；常规 100GHz（80mW）源（IMATT 发生器），配套有锥形喇叭天线和准直透镜。

（二）样本处理

通过在鸡蛋上钻孔，随后用注射器抽出一定量的鸡蛋内容物来制造气隙。在本次测试中，部分鸡蛋被抽出了 30ml 的内容物。

（三）参数与放置

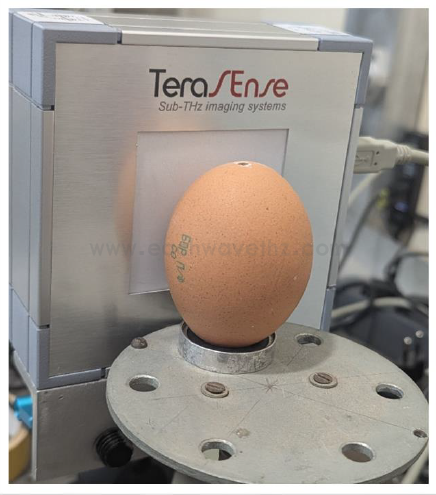

相机曝光参数设为 5，以获得最佳图像效果。鸡蛋垂直放置在相机传感器阵列表面附近。

三、测试结果

（一）不同状态鸡蛋的太赫兹图像对比

测试获取了两个不同鸡蛋的太赫兹图像，左侧为完整无损的鸡蛋，右侧为移除 30ml 内容物的鸡蛋（如下表所示）。从图像中可以清晰地看出两者存在明显差异。

鸡蛋状态	太赫兹图像

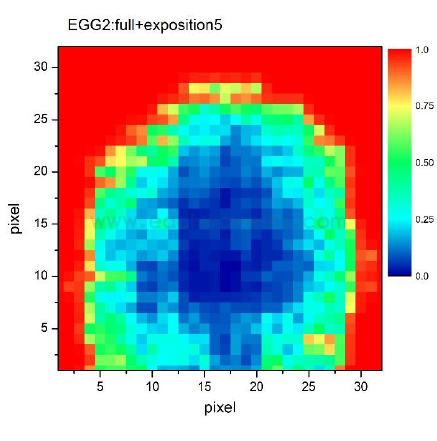

完整鸡蛋（EGG2:full+exposition5）

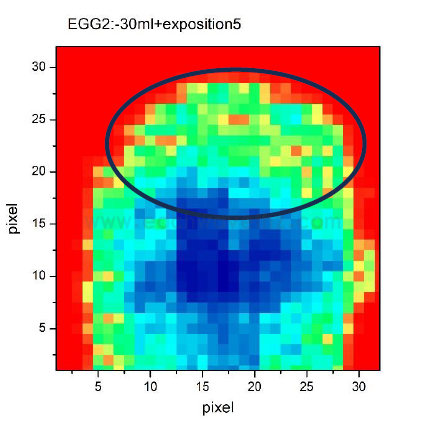

移除 30ml 内容物的鸡蛋（EGG2:-30ml+exposition5）

（二）图像随时间的变化

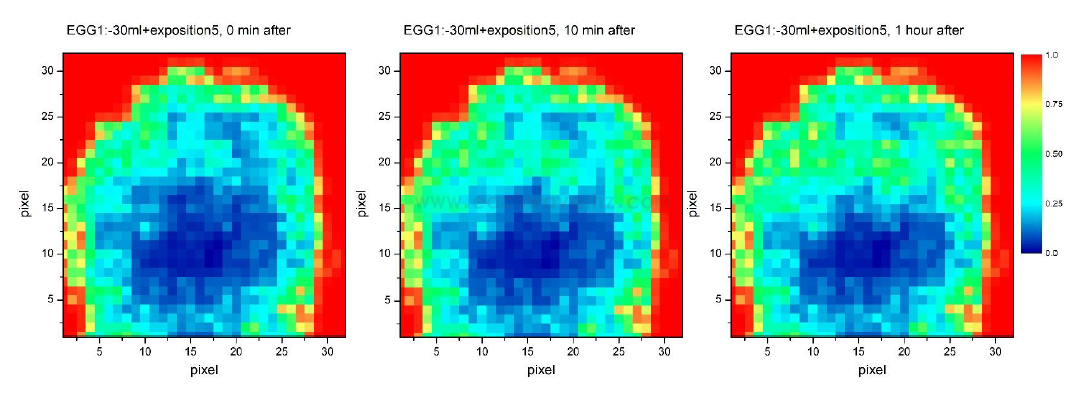

对于移除 30ml 内容物的鸡蛋（EGG1:-30ml+exposition5），其太赫兹图像会随时间发生变化。这是因为蛋液会在蛋壳内壁慢慢干燥，具体变化如下：

四、关键发现与挑战

（一）挑战

鸡蛋非扁平的形状给检测工作带来了一定的复杂性，增加了检测的难度。

（二）太赫兹源选择

1. 100GHz（80mW）源输出功率适宜，能够满足检测需求，且不会导致过曝。若使用更强大的波源，可能会出现过曝现象，影响检测结果。

2. 300GHz 扫描仪因在该频率下衍射水平远高于 100GHz，会破坏太赫兹图像，不适合用于检测鸡蛋气隙。

（三）检测能力

30ml 内容物的差异在太赫兹图像中可被明确检测到。本次测试所使用的太赫兹矩阵成像相机像素间距为 1.5mm，与 100GHz 高速线性太赫兹成像扫描系统相同，更适合工业在线无损检测应用。

五、结论

本次测试表明，使用太赫兹成像技术能够有效检测鸡蛋内部的气隙，100GHz 源在该检测中表现出较好的适用性。尽管鸡蛋的形状带来了一定挑战，但仍能清晰识别出 30ml 内容物差异所产生的气隙，为鸡蛋的无损检测提供了可行的技术方案。
