产品简介

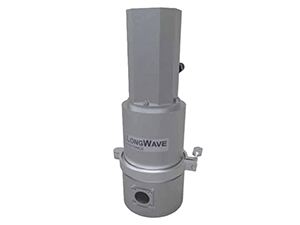

EasyQCL-1000 是 LongWave Photonics 近期开发之太赫兹量子级联激光光源(THz QCL), 提供高至 20mW* 的平均功率输出. 此系统可搭配从 1.9 至 5 太赫兹的单模或多模量子级联激光器, 并支持连续波或脉冲波操作. 此外, 多个太赫兹量子级联激光光模块可堆栈组合于同一系统内, 方便用户实时切换多种不同频率之太赫兹光源 ( 选配: Multi-QCL Option).
EasyQCL-1000 系统包含：
— 量子级联激光器模块 (QCL diode)
— 闭循环单级脉冲管致冷器 (Pulse Tube Cryocooler)
— 支持连续波或脉冲波操作之激光驱动电子系统
— “钥匙开关” 操作之其它必需配件
用户可自行更换的激光器模块:
— 最大至 20 毫瓦(mW) 平均功率输出
— 于多个太赫兹波段支持 连续波 (cw)操作
— 可选择中央频率于 1.9 至 5 太赫兹波段之多模(Multimode)激光器模块.
— 于某些频段可提供单模(Single mode) 分布式回馈 (DFB) 激光器模块.
EasyQCL-1000 系 统易于使用：
— 无需额外冷凝剂 (Cryogen free)
— 激光器冷却系统采用闭循环致冷器
— 无需复杂之光路调整, 即插即用
— 致冷器可长期运转,无需定期保养
— 桌上型系统主体 (table-top)
— 使用易于取得的 240 伏单向交流电源
应用:
— 焦平面数组器件(focal plane array) 的高功率太赫兹照明光源
— 太赫兹侦测器噪音与响应率 (noise and responsivity) 之特性测试
— 光外差检波技术 (heterodyne detection)之本地振荡器 (Local oscillator)
EasyQCL-1000 技术参数数据：
系统包含组件:
— 量子级联激光器. 包含波长, 输出功率, 光束发散角度, 电流-电压 (I-V)特性之测试报告.
— 配备有 真空压力计 与 电路馈入装置 (electrical feedthrough) 之真空腔体.
— 配有水冷式 或 气冷式压缩机之单级脉冲管致冷器
— LWP-PS2 脉冲波激光驱动电子系统 或 直流电源激光驱动器.
— 紧致型 回转式真空泵.
— 配有远程操作激光驱动器之笔计型个人计算器.
QCL 特性:
— 多模 及 单模 激光模块可供选择.
— 光束发散角度 从 5 至 35 度 (FWHM).
— 于多个波段可提供连续波 (cw) 输出.
尺寸和重量：
| 主体 | 压缩机 | 重量 |
约 7 x 7 x 21 英寸 (17 x 17 x 52 公分 ) | 20 x 22 x 22 英寸 (50 x 56 x 56 公分） | 主体: ≈10 千克 压缩机: ≈80 千克 |
LWP-PS2 激光驱动器规格:
电流 Current: 最大至 2 A
电压 Voltage: 最大至100 V
脉波宽度 : 0.2 微秒 (µs) 至 直流 (DC)
重复频率: 100 Hz 至100 KHz
触发: TTL 内部/外部闸控` BNC 接头
远程控制接口: USB
兼容性: Windows 7/8.1
远程可控制: 电流/电压/脉波宽度/重复频率及触发源
交流电压范围: 100 - 125 / 200 - 240 V
额定频率 : 50 - 60 Hz
额定电流 : 120 V/5 A – 240 V/ 2.5 A
脉冲管致冷器 (Pulse-Tube Cryocooler) 规格:
• 常温操作, 无需额外冷凝剂.
• 冷却速度: 小于 30 分钟 从常温至 50 K
• 冷却头需维持在约 ~10 -2 mbar 之真空环境. 仅需使用搭配之回转式真空泵 (Edwards E2M0.7 或相似机型). 无需使用涡轮泵 (turbo pump).
交流电压范围: 200VAC / 208-230VAC
额定频率 : 50 / 60 Hz
额定消耗功率 : 3.5 kW / 4.2 kW
温度控制模式: 开回路
保证 Warranty
• 一年人工与料件成本 (labor and parts) 保证
• 第一次压缩机保养: 至少15,000 小时
EasyQCL-100/110和EasyQCL-1000参数对比
应用案列
