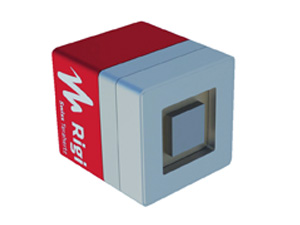

太赫兹相机产品特点
√ 非常紧凑和宽感应带宽
√ 一年保质期
√ 像元尺寸15um
√ 激活区域（>29×16mm）
√ 阵列像素数目（可以大于1M像素）
太赫兹相机可以配合低通滤波器，有效的滤掉红外辐射的影响
太赫兹相机技术参数
探测器 | 非制冷焦平面micro-bolometer阵列 |
最小像素尺寸 | 15um |
像素阵列 | 80×80到1920×1080像素 |
NEP/像素 | 1.5pW/Hz-1/2 at 4.6THz |
响应范围 | 0.1THz 到18THz |
成像帧频 | 10Hz， 30Hz，60Hz |
电源供给 | USB-powered |
信号输出 | 数据端口：USB3.0 |
重量 | <200g (小模块) |
尺寸 | from (W*H*D) 30mm*30mm*40mm(小模块) |
应用案例
作图：量子级联激光器光斑分析测试结果，出处频率4.6THz，平均功率0.6uW，积分时间50us； 右图：RIGI太赫兹相机测试Toptica时域光谱仪中的太赫兹信号
太赫兹相机产品规格
型号 | 像素数 | 像素尺寸 |
RIGI S2 | 160×120 | 25um |
RIGI S2X（高灵敏度） | 160×120 | 25um |
M 2 | 640×480 | 17um |
| L4 | 1920×1080 | 15um |
其它尺寸可定制 | 高至M像素数目 | 可选 |
太赫兹相机应用案例
案例1，太赫兹相机用于测量太赫兹光电导天线光斑
太赫兹辐射的产生条件：Ti:Sapphire振荡器，输出功率100mW, 800nm，驱动光电导天线（太赫兹相机RIGI）
案例2, 太赫兹相机用于测量180GHz光斑
Terasense 180GHz亚太赫兹辐射源（太赫兹相机RIGI）
案例3，太赫兹相机用于太赫兹时域光谱仪系统中
太赫兹相机用于测量THz-TDS中的光斑，辐射源为光电导天线 （太赫兹相机RIGI）
案例4，太赫兹相机用于测量ZnTe晶体产生的太赫兹脉冲
产生条件：800nm, 200uJ，飞秒激光激发碲化锌晶体（太赫兹相机RIGI）
案列5，太赫兹相机用于测量铌酸锂晶体产生的太赫兹脉冲
产生条件：800nm, 1KHz，飞秒激光激发铌酸锂晶体（波前倾斜）（太赫兹相机RIGI）
案列6，太赫兹相机用于测量CO2太赫兹激光器的光斑
CO2太赫兹激光器（太赫兹相机RIGI）
