磷化镓晶体是一种人工合成的化合物半导体材料。外观：橙红色透明晶体。磷化镓是一种由ⅢA族元素镓(Ga)与VA族元素磷(P)人工合成的Ⅲ- V族化合物半导体材料。磷化镓的晶体结构为闪锌矿型，晶格常数5.447±0.06埃，化学键是以共价键为主的混合键，其离子键成分约为20%，300K时能隙为2.26eV，属间接跃迁型半导体。磷化镓与其他大带隙Ⅲ-Ⅴ族化合物半导体(如GaAS、 InP)相同，可通过引入深中心使费米能级接近带隙中部，如掺入铬、铁、氧等杂质元素可成为半绝缘材料。目前尚未得到非掺杂半绝缘材料。
（110）晶向的GaP晶体常常被用在太赫兹时域光谱仪中作为探测晶体，其横光学支声子线在11THz。通常可探测的频谱宽度在0.1-6.5THz。
中文名：磷化镓
外文名：Gallium phosphide
分子式：GaP
分子量：100.6968
实验结果图为40fs钛蓝宝石激光泵浦宽谱光电导天线，400um厚GaP晶体探测的结果

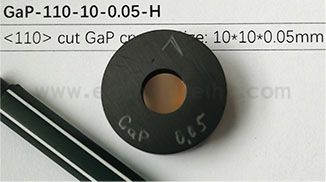

GaP磷化镓晶体型号列表
品名 | 型号 | 晶向 | 尺寸（mm） | 厚度(mm) |
GaP磷化镓晶体 | GaP-110-5-0.03 | 11-cut | 5*5 | 0.03 |
GaP磷化镓晶体 | GaP-110-10-0.05 | 11-cut | 10*10 | 0.05 |
GaP磷化镓晶体 | GaP-110-10-0.1 | 11-cut | 10*10 | 0.1 |
GaP磷化镓晶体 | GaP-110-10-0.3 | 11-cut | 10*10 | 0.3 |
GaP磷化镓晶体 | GaP-110-10-0.4 | 11-cut | 10*10 | 0.4 |
GaP磷化镓晶体 | GaP-110-10-0.5 | 11-cut | 10*10 | 0.5 |
GaP磷化镓晶体 | GaP-110-10-1 | 11-cut | 10*10 | 1 |
GaP磷化镓晶体 | GaP-110-10-2 | 11-cut | 10*10 | 2 |
GaP磷化镓晶体 | 11-cut | 10*10 | 2.5 | |
GaP磷化镓晶体 | 110]晶体， 厚度300um的[切向GaP光学贴合在厚度3mm的 [100] 切向GaP磷化镓晶体衬底上 | |||
(a)其他规格要求可以定制
(b)GaP磷化镓晶体可以安装在外径25.4mm的晶体安装环中
